Zastosowanie:

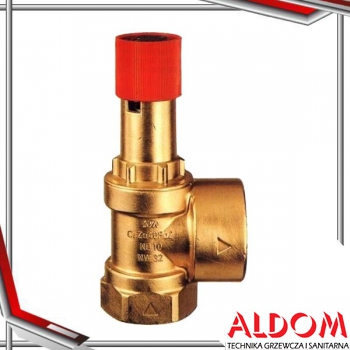

Membranowe zawory bezpieczeństwa 1915 służą do zabezpieczania ciśnieniowych systemów wypełnionych cieczą przed przekroczeniem dopuszczalnego ciśnienia. Zasady doboru wielkości zaworu w zależności od mocy cieplnej instalacji pokazano w tabeli 2. Dobrany w ten sposób zawór jest w stanie odprowadzić całą moc cieplną instalacji grzewczej w postaci pary nasyconej.

Zawory bezpieczeństwa można stosować w ciśnieniowych instalacjach wodnych i z innymi nieklejącymi cieczami o temperaturze nie przekraczającej maksymalnie 140°C . Podane wartości d, α c , α w tabeli 2 umożliwiają obliczanie wartości wyrzutowej zaworu.

Zawory bezpieczeństwa wykonane są z uszczelnieniem powyżej membrany, z możliwością odpowietrzenia przez przekręcenie kołpaka. Uszczelnienie siedziska zaworu i siedzisko może być oczyszczone przez wykręcenie całej wkładki górnej zaworu. Po wykonaniu czynności oczyszczania zaworu, należy z powrotem wkręcić wkładkę górną. Konstrukcja zaworu uniemożliwia przestawienie ciśnienia otwarcia zaworu.

Membranowe zawory bezpieczeństwa o średnicy 1/2" i 3/4" można naprawiać przez wymianę zaworu wraz z siedziskiem (głowica wymienna 1916) i wkręcenie jej w stary korpus.

Obudowa mosiądz/brąz; osłona z Gd-Zn/mosiądzu/brązu; części wewnętrzne z Ms 58; membrana i uszczelnienie z odpornego na wysoką temperaturę i starzenie materiału o elastyczności gumy; sprężyna ze stali sprężynowej pokrytej powłoką galwaniczną dla zabezpieczenia przed korozją.

• Ciśnienie otwarcia: 1,5 - 6 bar, nastawa standardowa 2.5, 3 bar
• Temperatura pracy: maks. 140°C  
• Medium: pary i gazy, ciecze
• Instalacja: pionowa, wejście z dołu
• Badanie typu:  UDT 42-C-04/imp. Znak CE 0085



---

---

Rodzaje zaworów:

1915.32.154 - Zawór bezpieczeństwa 1,5bar   1915    1 1/4"

1915.32.155 - Zawór bezpieczeństwa 2,0bar   1915    1 1/4

1915.32.150 - Zawór bezpieczeństwa 2,5bar   1915    1 1/4"

1915.32.151 - Zawór bezpieczeństwa 3,0bar   1915    1 1/4"

1915.32.156 - Zawór bezpieczeństwa 3,5bar   1915    1 1/4"

1915.32.152 - Zawór bezpieczeństwa 4,0bar   1915    1 1/4"

1915.32.157 - Zawór bezpieczeństwa 4,5bar    1915    1 1 /4"

1915.32.153 - Zawór bezpieczeństwa 5,0bar   1915    1 1/4"

1915.32.158 - Zawór bezpieczeństwa 5,5bar   1915    1 1/4"

1915.32.159 - Zawór bezpieczeństwa 6,0bar   1915    1 1/4"
