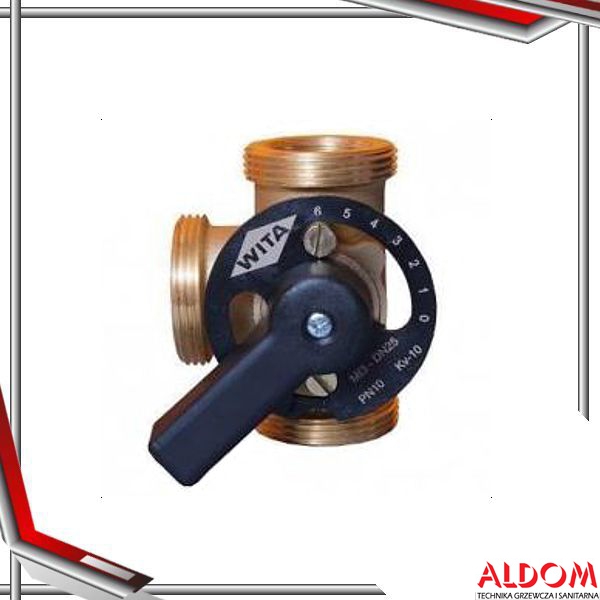

HEL-WITA Mieszacz Minimix 3-drogowy MI 3 x 1" (bez złączek)

Zawór mieszający MINIMIX 3-drogowy firmy HEL-WITA.

Zawór mieszający Minimix 3-drogowy stosuje się do regulacji temperatury wody zasilającej w instalacji centralnego ogrzewania. Wymaganą temperaturę zasilania uzyskuje się poprzez zmieszanie medium zasilającego instalację z medium powrotnym. Optymalnym sposobem montażu pompy w instalacji             z mieszaczem jest strona zmieszanego medium (aby pompa nie pracowała od strony całkowitego zamknięcia).

Kompaktowe zawory mieszające 3-drogowe Minimix przeznaczone są dla małych i średnich układów centralnego ogrzewania. Mogą być sterowane ręcznie za pomocą rączki lub trójstawnym siłownikiem elektrycznym WITA SM 4 tworząc kompaktowy zespół.

Podstawowe dane techniczne:

• korpus, grzyb obrotowy, pokrywa: mosiądz MS 58,
• uszczelnienie grzyba: podwójny O-ring EPDM,
• uszczelnienie pokrywy: O-ring EPDM,

• max. ciśnienie robocze: 10 bar,
• max. temp. wody: 110 ºC,
• zakres obrotu grzyba: 90^º,
• fabryczne ustawienie: powrót z lewej strony,
• rączka ze skalą: tworzywo sztuczne,

• możliwość współpracy z siłownikiem WITA SM4:

               - SM 4.6 (6Nm)       dla średnic od ½" do 1¼"

               - SM 4.10 (10Nm)    dla średnic od 1½" do 2"

Przedmiotem sprzedaży jest model:

Schemat działania zaworów mieszających Minimix:

1. Zasilanie z kotła. // 2. Zasilanie instalacji. // 3. Powrót z instalacji. // 4. Powrót z kotła.

Budowa zaworu mieszającego Minimix:

1 – korpus Ms58
2 – grzyb obrotowy Ms58
3 – śruby M8
4 – podkładka obrotowa
5 – uszczelnienie O-ring EPDM
6 – uszczelnienie O-ring EPDM
7 – pokrywa zaworu Ms58
8 – uszczelnienie O-ring EPDM
9 – podkładka obrotowa
10 – kołek karbowany
11 – rączka ze skalą
12 – śruba M4
